Nyckelpunkter för installation av avgaskanaler från industriella torktumlare i tvättanläggningar

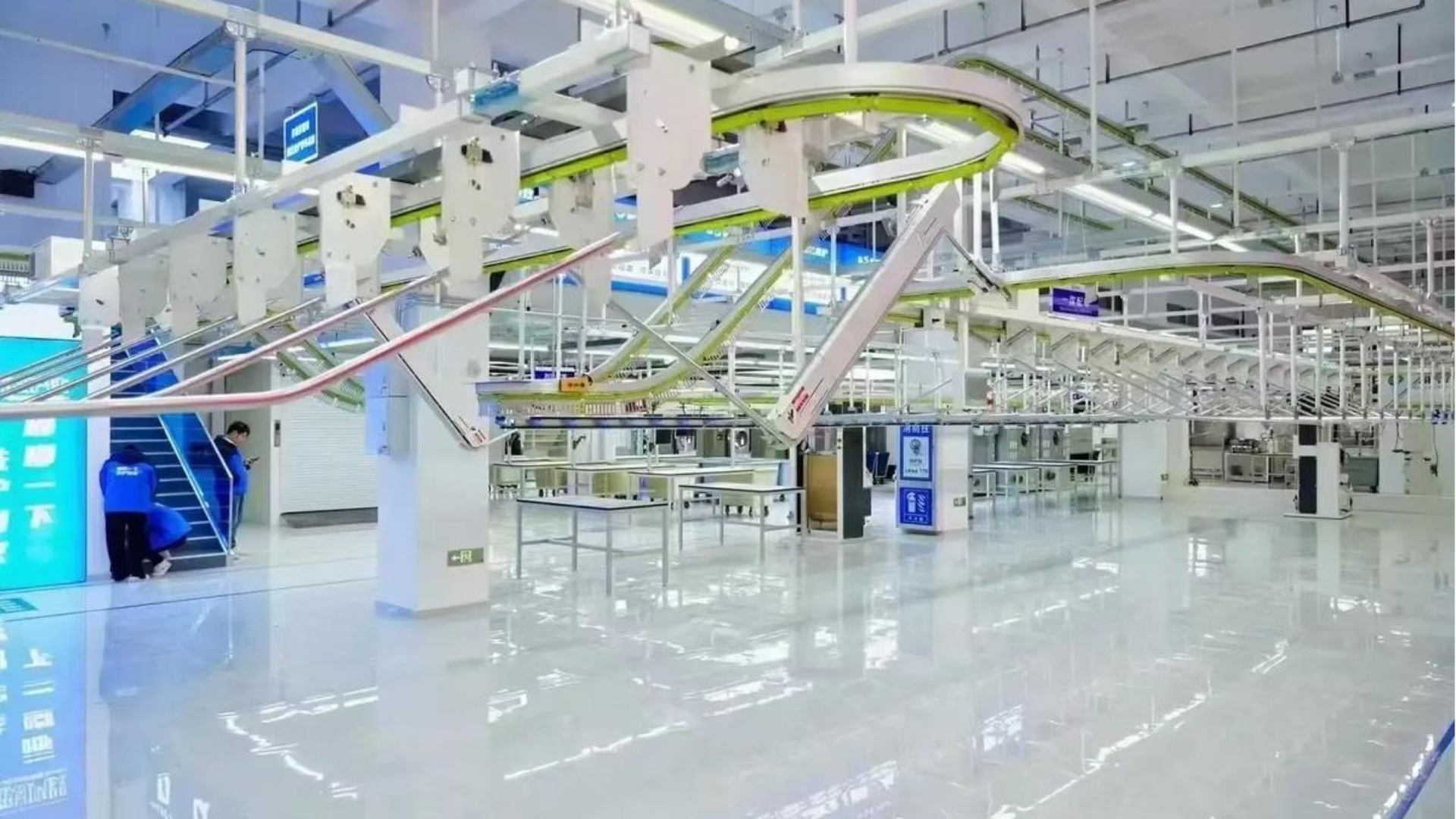

I den dagliga driften av centrala tvättanläggningar är industriella tvättmaskiner oumbärlig kärnutrustning, vilket direkt påverkar torkningseffektiviteten för kläder, energiförbrukningskostnader och stabiliteten i verkstadens totala produktion. I det inledande planerings- och installationsstadiet ägnar många tvättfabriker ofta mer uppmärksamhet åt valet, placeringen och kapacitetsmatchningen av industritorkar själva. De försummar lätt den övergripande utformningen av torktumlarens utlopp.

Om avgassystemet är rimligt påverkar faktiskt inte bara torkhastigheten och energiförbrukningen, utan påverkar också direkt verkstadsmiljön och utrustningens livslängd. Det orsakar till och med brandsäkerhetsrisker. Som ett resultat är att göra den vetenskapliga och standardiserade layoutplaneringen en viktig länk i byggandet och renoveringen av en tvättanläggning.

Den här artikeln tar Kingstar 100 kg torktumlare som ett exempel och förklarar praktiska riktlinjer för layout för industriella torktumlars avgassystem i detalj när det gäller kanaldragning, parallellkoppling med flera maskiner, materialval, utloppsinstallation och isolering mot kondens.

Kanalledning

Först är kanaldragning och sluttningsdesign, som är grunden för ett jämnt avlopp. Industritorkar producerar frånluft med hög temperatur och hög luftfuktighet med små mängder ludd och olja. Felaktig kanaldragning kan lätt leda till högt luftmotstånd, dåligt utblås, värmeåtercirkulation och minskad torkningseffektivitet.

Vid faktisk installation bör kanalerna löpa vertikalt uppåt, eller använda en kombination av horisontella och korta vertikala sektioner. Horisontell långdistansinstallation bör undvikas så mycket som möjligt eftersom det skapar högt luftmotstånd och lätt samlar kondensat, ludd och olja. Vid långvarig användning kan det orsaka blockeringar och minskad avgasprestanda.

Dessutom rekommenderas 45° armbågar för böjningar. Om 90° svängar är nödvändiga på plats, ska två 45° armbågar användas istället för skarpa rätvinkliga armbågar. Detta sänker luftflödesmotståndet avsevärt, möjliggör mjukare varmluftsutsläpp, minskar energiförlusten och förbättrar torkprestandan.

Parallellt utblås från flera industritorkar

Detta är den vanligaste layouten i medelstora och stora tvättstugor. När flera industritorkar delar en huvudavgaskanal är anslutningsmetoden mellan grenkanaler och huvudkanal viktig. Varje gren ska anslutas till huvudkanalen i 45° vinkel. Vertikala T-leder bör undvikas eftersom det skapar högt luftmotstånd och luftflödeskollision. Det stör även avgaser från enskilda maskiner, höjer verkstadstemperaturen och sprider lukter.

Dessutom bör längderna på grenkanalerna hållas så konsekventa som möjligt. Detta säkerställer enhetlig luftmängdsfördelning för industritorkar och undviker olika torkhastigheter. Om en layout av samma längd inte kan användas, bör luftvolymkontrollventiler installeras på kortare grenar så att luftflödet kan balanseras genom att justera öppningsgrader. Samtidigt måste huvudkanalens tvärsnittsarea vara minst 1,1 gånger den totala tvärsnittsarean för alla grenkanaler. Tillräcklig marginal undviker otillräckligt avgas eller för högt tryck vid full belastning.

Material och tjocklek

Valet av material och tjocklek på avgaskanaler är direkt relaterade till deras användning, säkerhet och livslängd. Frånluftstemperaturen från industritorken i tvättfabriken är relativt hög och den har vattenånga, oljefläckar och ludd. Därför måste rörmaterialet vara värmebeständigt, korrosionsbeständigt, inte benäget för oljeansamling och icke brännbart.

Galvaniserade järnplåtsrör rekommenderas generellt inom branschen. De har hög hållfasthet och hög temperaturbeständighet. De deformeras inte lätt. De har lång livslängd och är lätta att rengöra och underhålla.

Den får inte använda PVC-rör, vanliga aluminiumfolieslangar eller liknande material eftersom de inte tål höga temperaturer och kommer att mjukna, åldras eller spricka med tiden. Detta leder till luft- och värmeläckage. De fångar också in olja och ludd, vilket utgör allvarliga brandrisker när det samlas. Dessutom måste en flexibel anslutning installeras mellan torktumlarens utlopp och den stela kanalen. Högtemperaturbeständiga duk eller silikonbelagda glasfiberfogar rekommenderas. Längden bör vara under 300 mm för att minska vibrationer och buller, förhindra luftläckor och säkerställa täthet i systemet.

Installation av avgasutlopp och vindskyddsåtgärder

Som slutet på hela systemet kan dåligt utformade utlopp orsaka backdraft, regnvatteninträngning och skadedjursangrepp. Det påverkar illa den normala utrustningens funktion. Därför måste vindkåpor i rostfritt stål eller backventiler för jalusier installeras vid utloppen för att effektivt förhindra tillbakadrag, regnvattenläckage och inträngning av insekter och gnagare. Under tiden bör utloppshöjden vara minst 3 meter över marken och hålla ett avstånd på mer än 5 meter från närliggande dörrar, fönster och luftkonditioneringsintag för friskluft.

Det bör inte finnas några fönster i bostadsområden för att förhindra att varm luft, fukt och lukt påverkar den omgivande miljön, så att klagomålen kan minskas.

Standardiserad utloppslayout säkerställer stabila avgaser och förbättrar anläggningens övergripande miljöhantering. Några av våra kunder har kanaliserat spillvärme från Kingstars torktumlare till ett särskilt torkrum genom att installera luddfilter vid utloppen och leda varm luft in i rummet. Denna spillvärme för torkning av vissa föremål sparar effektivt energi.

Isolering och anti-kondensbehandling

Det är mycket viktigt i nordliga regioner eller vinterförhållanden med låg temperatur. När omgivningstemperaturen är låg och frånluftskanalerna är långa uppstår lätt kondens eftersom temperaturskillnaderna mellan insidan och utsidan av kanalerna är stora. Utan isolering orsakar kontinuerlig kondensdropp kanalkorrosion, fukt i utrustningen och hala golv. Det kan orsaka mögeltillväxt och starka lukter i verkstaden.

I sådana scenarier behövs extern isolering. Vanligtvis används stenull eller glasull med en tjocklek på 20–30 mm. Ett yttre skyddsskikt av aluminiumfolie som täckning minskar värmeförlusten och förhindrar att kondens droppar. Samtidigt måste ett kondensavlopp installeras vid kanalens lägsta punkt. Kondensat ska samlas upp och släppas ut i ett golvbrunn eller droppbricka. Direkt dropp på utrustning, elektriska kretsar eller golv är strängt förbjudet för att undvika utrustningsfel, säkerhetsrisker och miljöproblem.

Slutsats

Sammanfattningsvis, även om det industriella torkavgassystemet kan verka enkelt, är det en viktig komponent för stabil produktion, energikontroll och säker drift i tvättstugor. Varje detalj (kanaldragning, parallell design, materialval, utloppsskydd, anti-kondensisolering) påverkar direkt torkningseffektiviteten, utrustningens livslängd och produktionssäkerhet.

Under nybyggnation, expansion eller renovering av utrustning bör tvättanläggningar planera avgaslayouten i förväg och genomföra konstruktion enligt standarder för att undvika upprepade senare modifieringar som stör produktionen och ökar kostnaderna. Endast genom vetenskaplig design, standardiserad installation och korrekt underhåll kan industritorkar uppnå bästa prestanda. Det ger ett gediget stöd för effektiv, stabil och säker produktion i tvättanläggningar.

Q&A

F1: Hur många program kan en Kingstar torktumlare lagra?

S1: Kingstar-torken har 99 automatiska torkprogram.

F2: Kan ull torkas i Kingstar-torken?

A2: Ja. Torktemperaturen bör vara låg. Lufttorkning inne i ett torkrum i den centrala tvättanläggningen är bäst.

F3: Hur många värmetyper finns tillgängliga för Kingstar-torkar?

A3: Det finns tre typer.

- gasuppvärmning

- ånguppvärmning

- elvärme
